พารามิเตอร์ทางเทคนิคหลักของเครื่องม้วนลวดอัตโนมัติ
รุ่นสินค้า	ตร.ม.-1000ฟ
เส้นผ่านศูนย์กลางของขดลวด	มากกว่าหรือเท่ากับ950
ความกว้างของสายเคเบิล	มากกว่าหรือเท่ากับ500
ความแม่นยำในการจัดวางสายเคเบิล	0.01 มม
ความเร็วแกนหมุน	1-200 รอบต่อนาที
ความสูงของศูนย์แกนหมุน	500มม
เส้นผ่านศูนย์กลางของขดลวดที่ใช้งานได้	ลวดทองแดงแบบแบน: ความหนา 1-5 มม ความกว้าง 1-15 มม	ลวดทองแดงกลม: รากเดียวมากกว่าหรือเท่ากับ5 มม
เคเบิ้ลมอเตอร์	เคเบิลเซอร์โว 0.75KW
มอเตอร์แกนหมุน	การแปลงความถี่ 2.2KW+1:10
แรงดันไฟฟ้า	220VAC 50เฮิร์ต 380VAC 50เฮิร์ต
กำลังเครื่องจักร	3.6 กิโลวัตต์
รองรับตะแกรงลวด	ตัวปรับความตึงแกนเดียวแบบผงแม่เหล็กแบบอิเล็กทรอนิกส์ (รูด้านในของดรัมลวดน้อยกว่าหรือเท่ากับ40 มม.)
ขนาด	1600 x 1100 x 1600มม
น้ำหนักอุปกรณ์	660กก

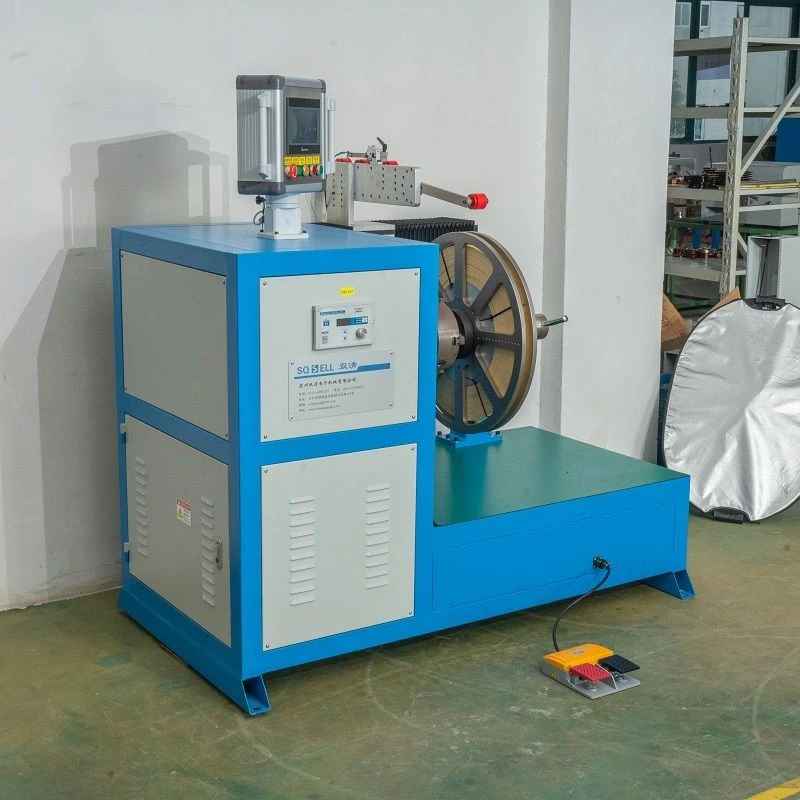

เครื่องม้วนลวดอัตโนมัติเป็นอุปกรณ์ม้วนขั้นสูง ต่อไปนี้เป็นการแนะนำโดยละเอียด:

หลักการทำงาน

- เครื่องม้วนลวดอัตโนมัติจะประสานการหมุนของเพลาหลักและการเคลื่อนตัวของกลไกการจัดเรียงลวดผ่านระบบควบคุม เพลาหลักที่คดเคี้ยวจะหมุนอยู่ใต้ตัวขับเคลื่อนของมอเตอร์ ขับเคลื่อนแมนเดรลที่คดเคี้ยวให้หมุน เพื่อให้ลวดพันบนแมนเดรล ในเวลาเดียวกัน กลไกการจัดเรียงสายไฟจะควบคุมตำแหน่งการจัดเรียงสายไฟบนแมนเดรลอย่างแม่นยำตามพารามิเตอร์ที่ตั้งไว้ เช่น ระยะพิทช์และทิศทางการจัดเรียงสายไฟ ทำให้เกิดการจัดเรียงสายไฟอัตโนมัติ

โครงสร้างหลัก

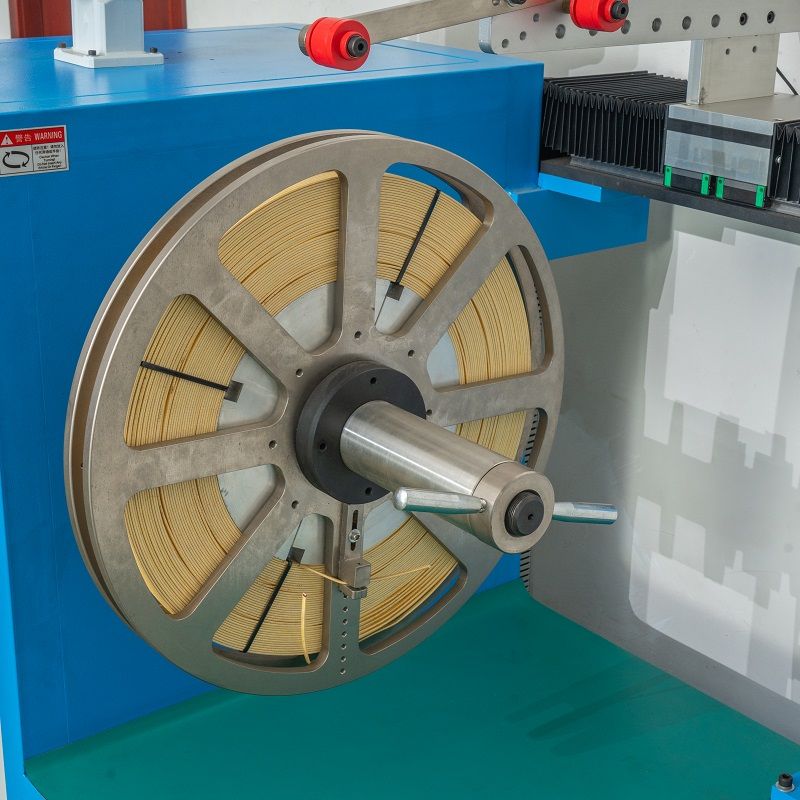

- แกนหมุน

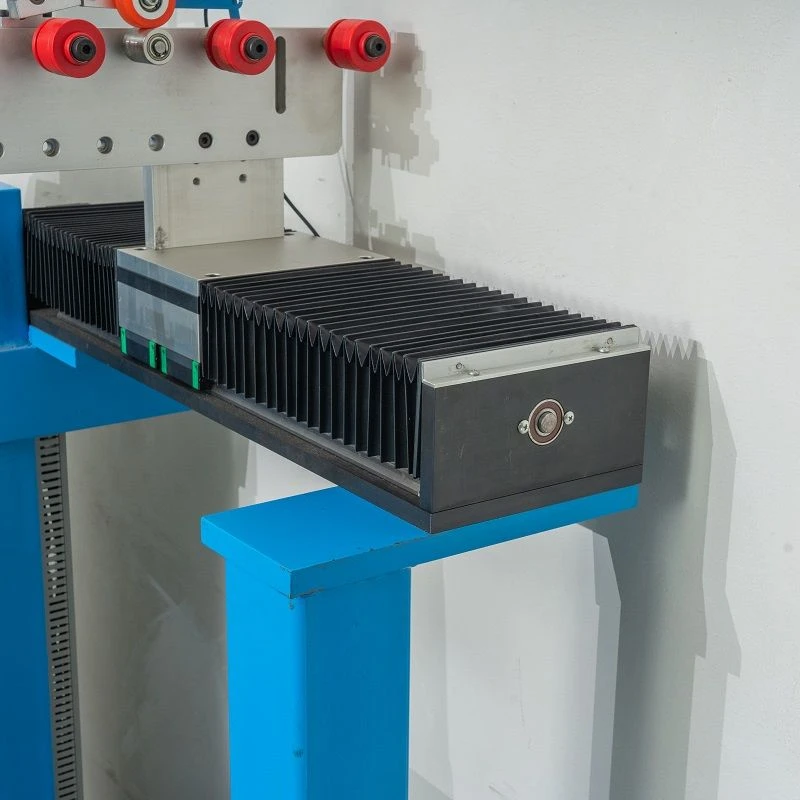

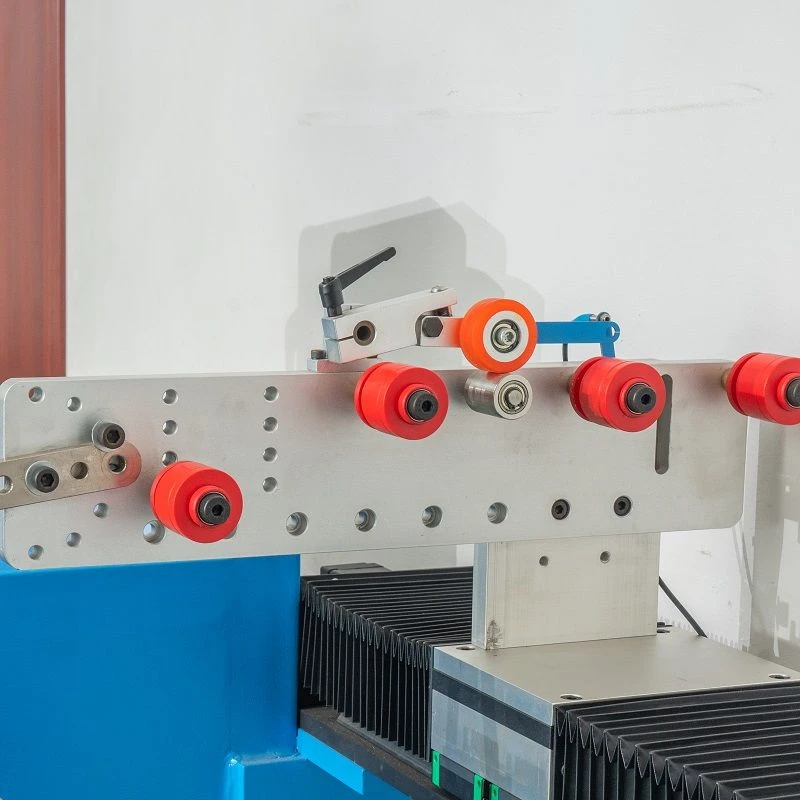

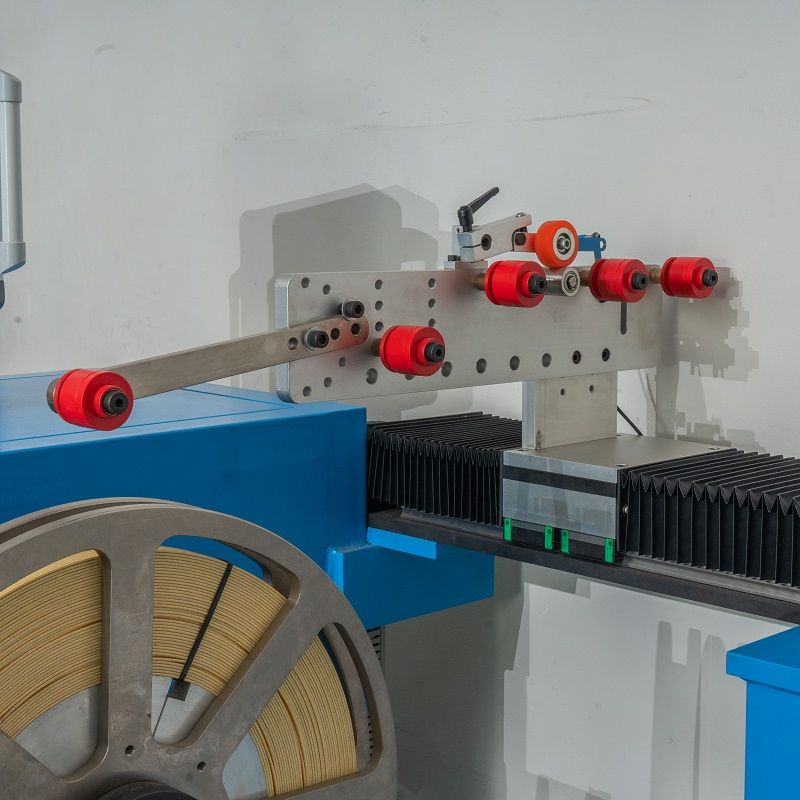

- การจัดวางสายเคเบิล

- ระบบควบคุมแรงดึง

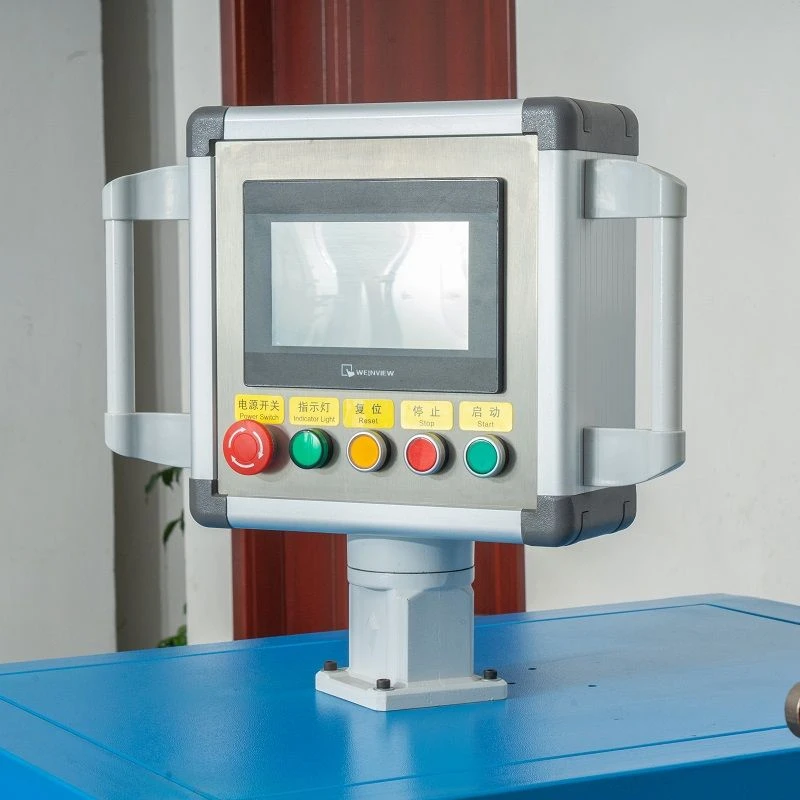

- ระบบควบคุม

รายละเอียดสินค้า

คุณสมบัติ

- ความแม่นยำในการเดินสายไฟสูง:

สามารถจัดเรียงสายไฟได้อย่างสม่ำเสมอและเรียบร้อยบนแกนหมุนที่มีข้อผิดพลาดในพิทช์เล็กน้อย ซึ่งเป็นสิ่งสำคัญสำหรับผลิตภัณฑ์บางอย่างที่ต้องการความแม่นยำในการพันสูง (เช่น หม้อแปลงที่มีความแม่นยำ มอเตอร์ ฯลฯ)

- ประสิทธิภาพการม้วนสูง:

การทำงานแบบอัตโนมัติช่วยลดเวลาในการเดินสายไฟแบบแมนนวล เพิ่มความเร็วการพันได้อย่างมาก สามารถทำงานได้อย่างต่อเนื่องเป็นเวลานาน และเหมาะสำหรับการผลิตจำนวนมาก

- แอพพลิเคชั่นที่หลากหลาย:

ด้วยการปรับพารามิเตอร์และการเปลี่ยนอุปกรณ์เสริมบางอย่าง จึงสามารถนำไปใช้กับผลิตภัณฑ์กรอประเภทต่างๆ ข้อมูลจำเพาะของเส้นผ่านศูนย์กลางของลวดและรูปร่างของขดลวด รวมถึงขดลวดและขดลวดที่มีรูปร่างแตกต่างกัน

- คุณภาพมีเสถียรภาพ:

เนื่องจากการควบคุมการจัดเรียงสายไฟและกระบวนการพันขดลวดที่มีความแม่นยำสูง คุณภาพของคอยล์พันแผลจึงมีเสถียรภาพและสม่ำเสมอ ช่วยลดความล้มเหลวของผลิตภัณฑ์ที่เกิดจากปัญหาคุณภาพการพันขดลวด

พื้นที่ใช้งาน

- ในอุตสาหกรรมการผลิตมอเตอร์ ใช้สำหรับขดลวดสเตเตอร์และโรเตอร์ของมอเตอร์ ในด้านการผลิตหม้อแปลงไฟฟ้า ใช้สำหรับพันหม้อแปลงไฟฟ้าอิเล็กทรอนิกส์ขนาดเล็กและหม้อแปลงไฟฟ้ากำลังขนาดใหญ่ นอกจากนี้ยังใช้กันอย่างแพร่หลายในการพันคอยล์ของส่วนประกอบแม่เหล็กไฟฟ้า เช่น ตัวเหนี่ยวนำและเครื่องปฏิกรณ์

คำถามที่พบบ่อย

ถาม: หากเรามีข้อกำหนดผลิตภัณฑ์อื่น ๆ ที่เพจของคุณไม่รวมอยู่ คุณสามารถช่วยจัดหาได้หรือไม่

ตอบ: อุปกรณ์สามารถปรับแต่งได้ตามความต้องการของลูกค้า

ถาม: อุปกรณ์สามารถไขลานได้เส้นผ่านศูนย์กลางลวดเท่าไร?

ตอบ: ขึ้นอยู่กับผลิตภัณฑ์ของคุณ กรุณาทิ้งข้อมูลการติดต่อของคุณไว้ แล้วเราจะจัดเตรียมฝ่ายบริการลูกค้าเพื่อติดต่อคุณ

ถาม: สามารถปรับความเร็วการม้วนของเครื่องม้วนได้หรือไม่?

ตอบ: สามารถปรับความเร็วการม้วนของเครื่องม้วนได้ ผ่านแผงควบคุมบนอุปกรณ์ ความเร็วในการม้วนที่เหมาะสมสามารถปรับได้ตามความต้องการในการม้วนที่แตกต่างกัน เช่น เส้นผ่านศูนย์กลางของเส้นลวด จำนวนรอบของขดลวด และปัจจัยอื่นๆ

ถาม: อะไรเป็นตัวกำหนดความแม่นยำในการพันของเครื่องคดเคี้ยว

ตอบ: ความแม่นยำในการม้วนขึ้นอยู่กับความแม่นยำของโครงสร้างทางกลของอุปกรณ์เป็นหลัก ตัวอย่างเช่น ความแม่นยำของกลไกการจัดเรียงลวดจะส่งผลต่อความเรียบร้อยของการจัดเรียงลวด ในขณะเดียวกัน ความแม่นยำของระบบควบคุมก็มีความสำคัญเช่นกัน ระบบควบคุมขั้นสูงสามารถควบคุมมุมการหมุนและความเร็วของมอเตอร์ได้อย่างแม่นยำเพื่อให้มั่นใจถึงความแม่นยำในการม้วน
