พารามิเตอร์ทางเทคนิคหลักของเสาอากาศรถยนต์อัตโนมัติ
รุ่นสินค้า	SQ-T600L	SQ-T800J
เส้นผ่านศูนย์กลางเสาอากาศ	4มม	4มม
ความยาวการประมวลผล	200-600	200-800
ความแม่นยำในการจัดวางสายเคเบิล	0.01	0.01
ความเร็วแกนหมุน	1-3000 รอบต่อนาที	1-3000 รอบต่อนาที
เวลาในการประมวลผล	10-17 วินาทีต่อชิ้น	10-17 วินาทีต่อชิ้น
เส้นผ่านศูนย์กลางของขดลวดที่ใช้งานได้	ลวดกลม 0.02-1.2 มม ลวดแบน {{0}}.01-5.0 มม	ลวดกลม 0.02-1.2 มม ลวดแบน {{0}}.01-5.0 มม
เคเบิ้ลมอเตอร์	พานาโซนิคเซอร์โว 0.4KW	พานาโซนิคเซอร์โว 0.4KW
มอเตอร์แกนหมุน	พานาโซนิคเซอร์โว 0.75KW	พานาโซนิคเซอร์โว 0.75KW
ระบบควบคุม	บมจ	บมจ

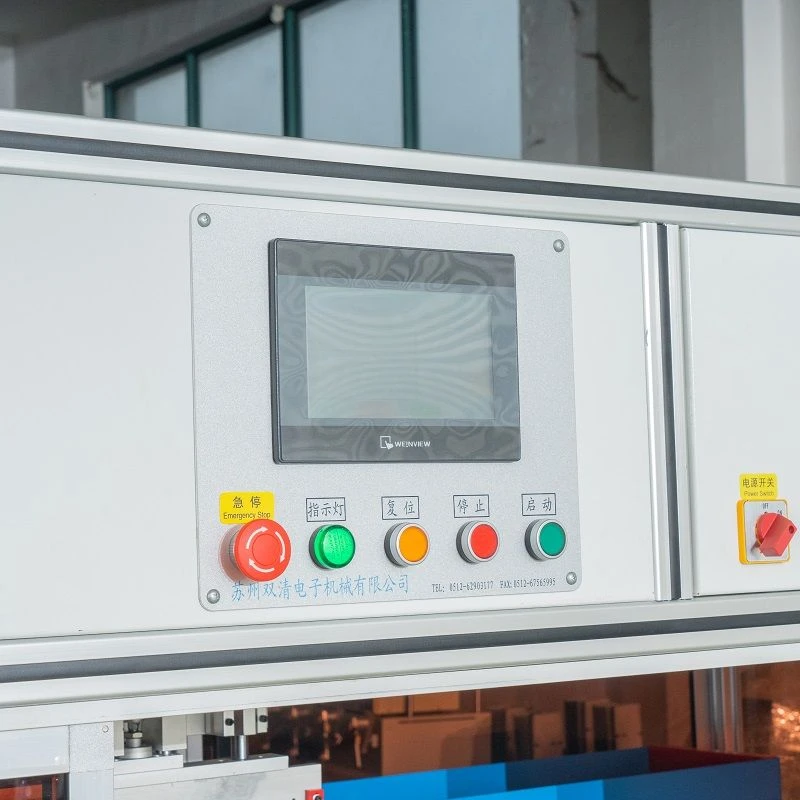

โหมดการทำงาน	ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรภาษาจีนและอังกฤษ	ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรภาษาจีนและอังกฤษ
แรงดันไฟฟ้า	220VAC 50เฮิร์ต	220VAC 50เฮิร์ต
กำลังเครื่องจักร	1.5KW	1.5KW
ความตึงเครียดที่ตรงกัน	ตัวปรับแรงตึงเชิงกลต้านทานแม่เหล็ก	ตัวปรับแรงตึงเชิงกลต้านทานแม่เหล็ก
กลไก	การจ่ายเงินที่ใช้งานทางอิเล็กทรอนิกส์	การจ่ายเงินที่ใช้งานทางอิเล็กทรอนิกส์
ขนาด	1900 มม. (ย) * 1200 มม. (ก) * 1850 มม. (ส)	2100 มม. (ย) * 1200 มม. (ก) * 1850 มม. (ส)
น้ำหนักอุปกรณ์	640กก	960กก

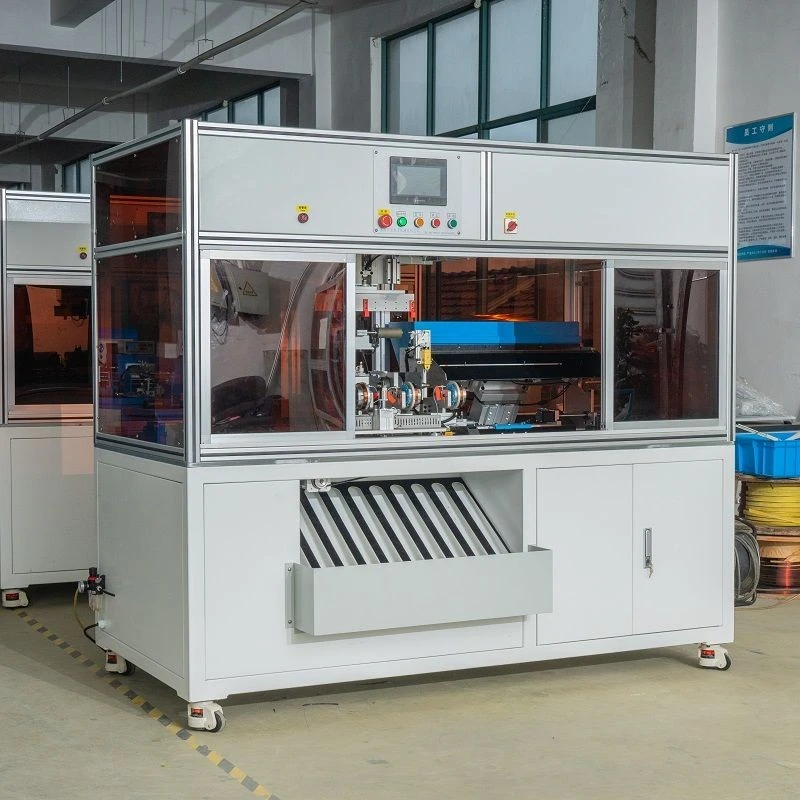

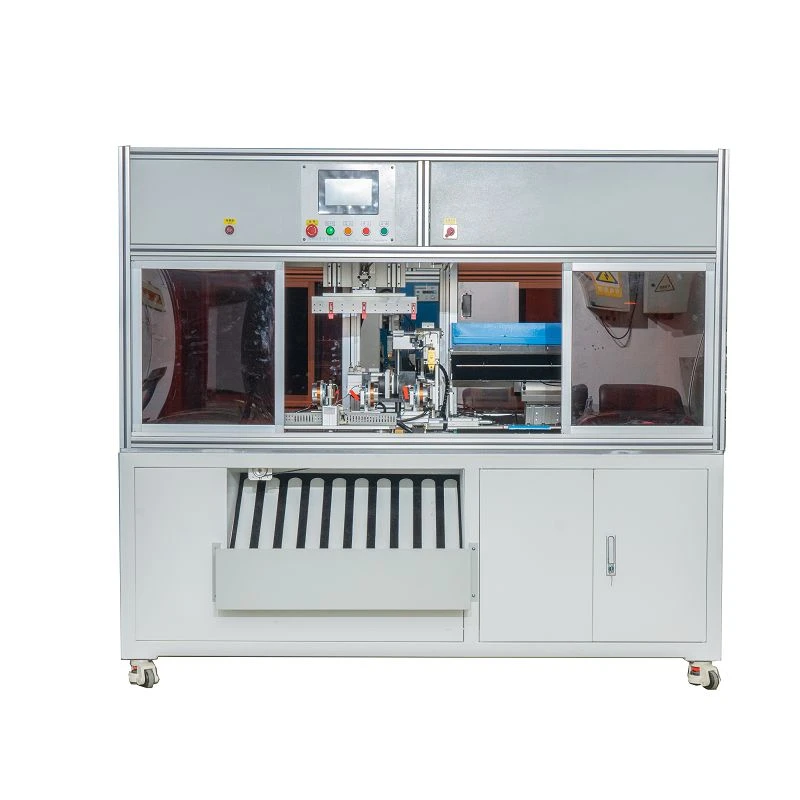

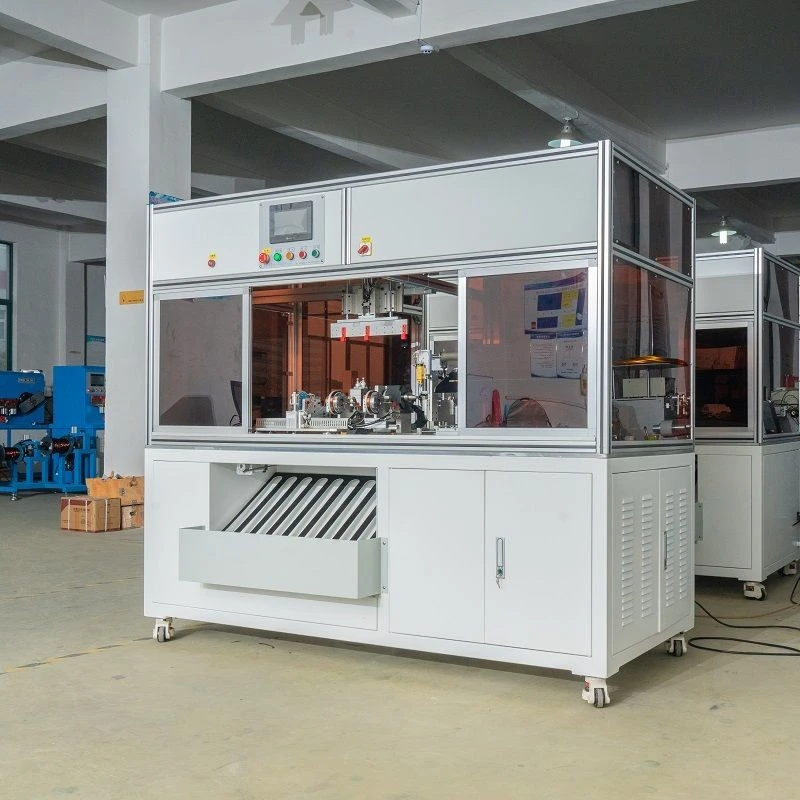

เครื่องม้วนเสาอากาศรถยนต์อัตโนมัติเต็มรูปแบบของ Shuangqing เป็นอุปกรณ์อัตโนมัติเต็มรูปแบบที่ใช้เป็นพิเศษสำหรับการผลิตขดลวดเสาอากาศรถยนต์ ต่อไปนี้เป็นการแนะนำ:

คุณสมบัติโครงสร้าง

1: แกนหมุน:

เซอร์โวมอเตอร์ที่มีความแม่นยำสูงถูกนำมาใช้เพื่อรองรับการหมุนหลักสำหรับการพันขดลวด ความเร็วและแรงบิดสามารถปรับได้ตามความต้องการในการพันเพื่อปรับให้เข้ากับสายไฟที่มีความหนาและวัสดุต่างกัน

2: อุปกรณ์จ่ายเงิน:

ใช้สำหรับวางและคลายลวดที่ใช้พันเสาอากาศอย่างมั่นคง มีกลไกควบคุมความตึงเพื่อให้แน่ใจว่าสายไฟจะคลายออกโดยอัตโนมัติตามความเร็วของการพันในระหว่างขั้นตอนการพัน และรักษาความตึงที่เหมาะสมเพื่อป้องกันไม่ให้สายไฟหลวมหรือแน่นเกินไป

3: การจัดสายเคเบิล:

เซอร์โวมอเตอร์ของ Panasonic ใช้เพื่อควบคุมการจัดเรียงสายไฟบนเพลาหรือโครงขดลวดอย่างแม่นยำ เพื่อให้ได้ระยะห่างระหว่างขดลวดที่สม่ำเสมอและเป็นระเบียบ เพื่อให้จำนวนรอบของขดลวดเสาอากาศเป็นไปตามมาตรฐานการออกแบบ

4: ระบบติดตั้ง:

สามารถยึดเสาเสาอากาศให้แน่นโดยอัตโนมัติและแน่นหนาเพื่อให้แน่ใจว่าจะไม่มีการเคลื่อนตัวหรือการสั่นในระหว่างกระบวนการม้วน จึงมั่นใจในความถูกต้องของการเดินสายไฟ

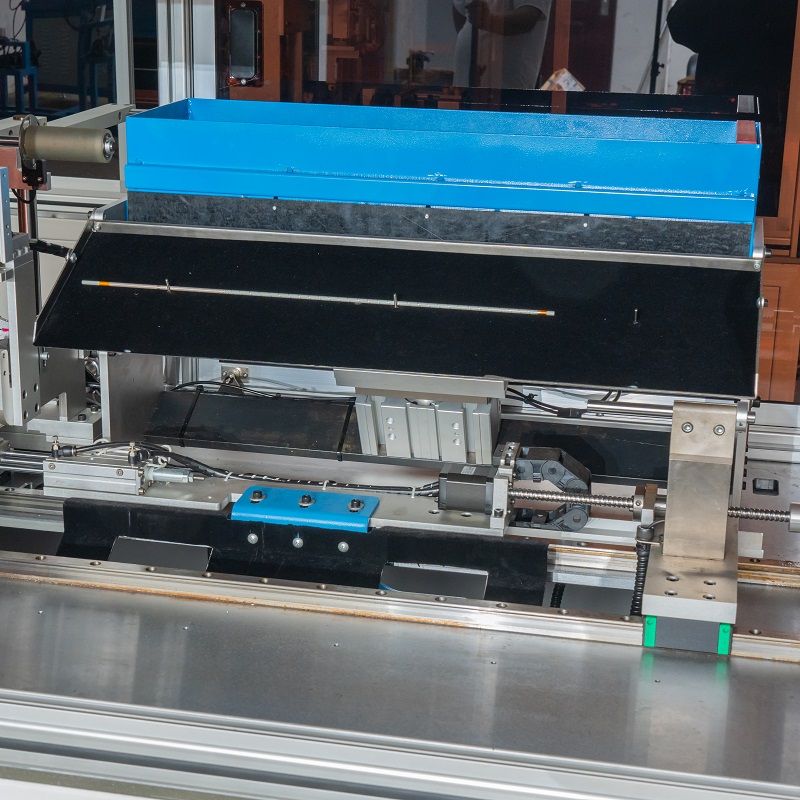

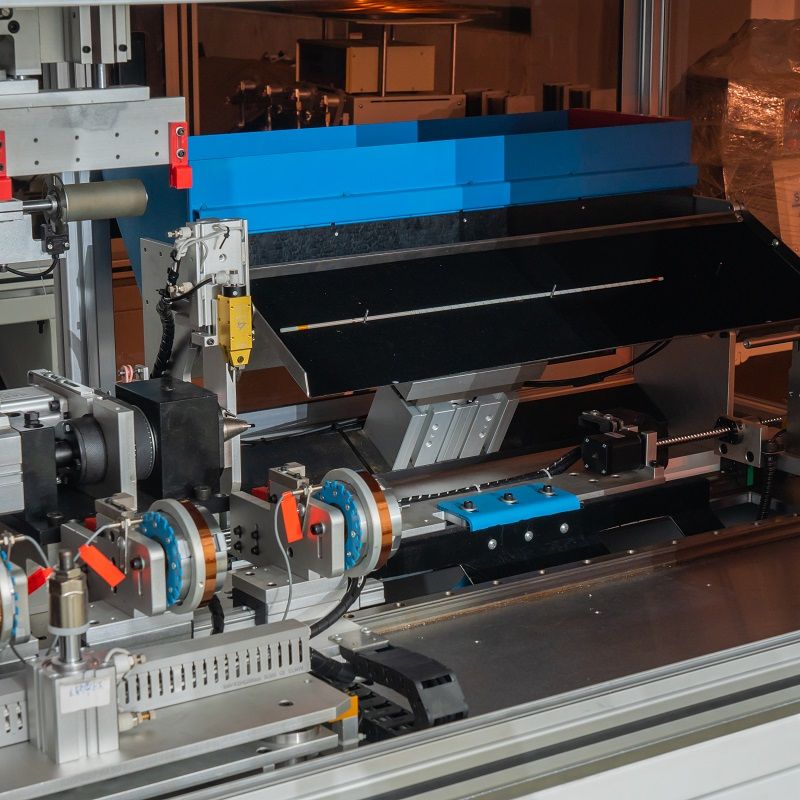

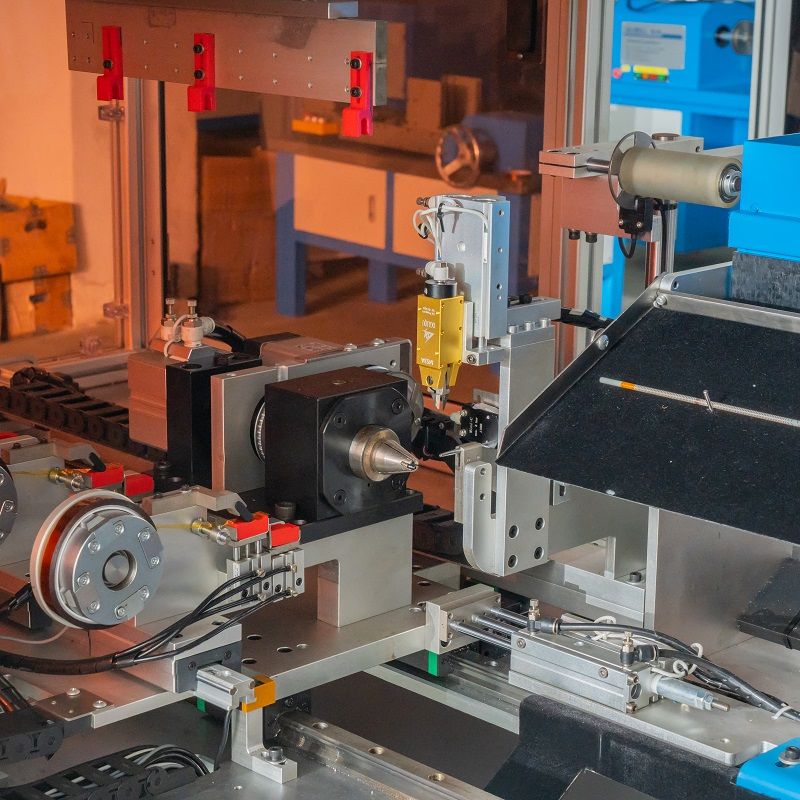

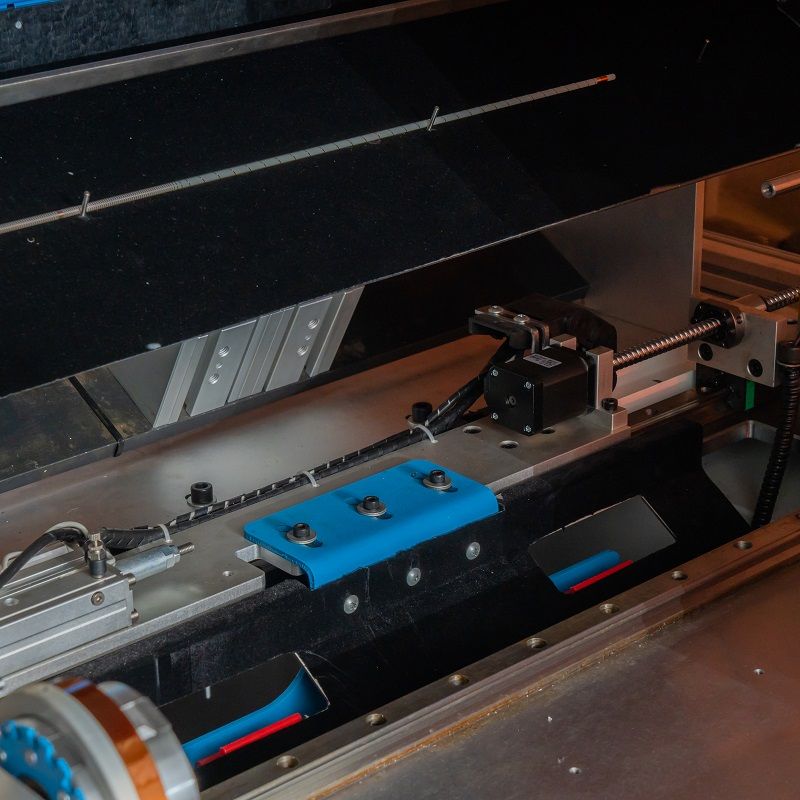

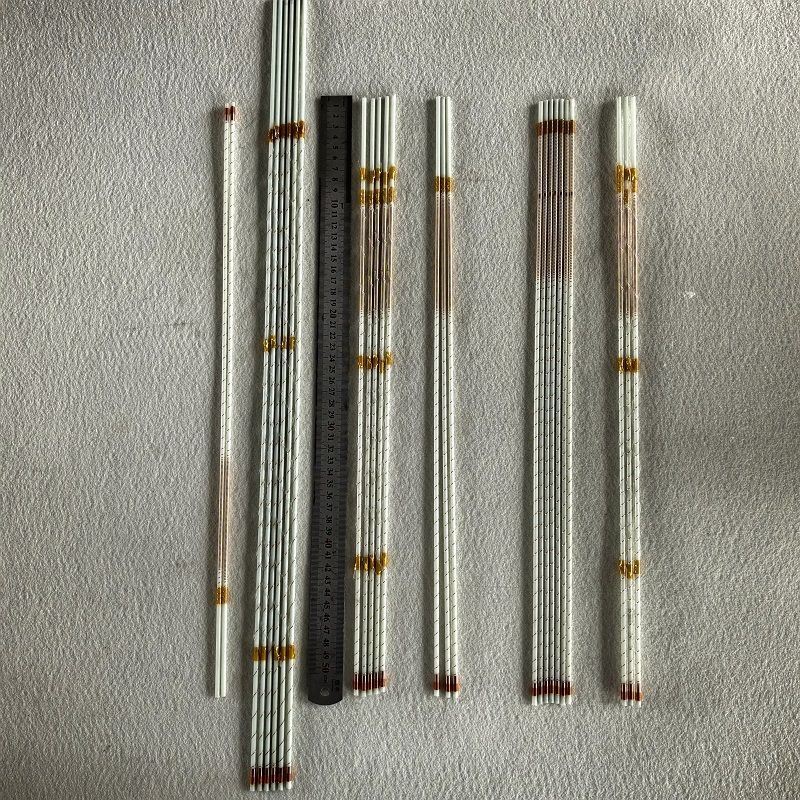

รายละเอียดสินค้า

หลักการทำงาน

กลไกการจ่ายออกจะปล่อยลวดซึ่งถูกชี้นำโดยกลไกการจัดเรียงลวดและขับเคลื่อนโดยการหมุนของแกนหมุนที่คดเคี้ยว ลวดพันอยู่บนแท่งเสาอากาศที่ยึดอยู่กับระบบฟิกซ์เจอร์ตามโหมดการพันขดลวดที่ตั้งไว้ล่วงหน้า (เช่น ระยะพิทช์เกลียว) ระบบควบคุมจะควบคุมการทำงานที่ประสานกันของแต่ละส่วนประกอบอย่างแม่นยำตามพารามิเตอร์ที่ตั้งไว้ เช่น จำนวนรอบของขดลวด เส้นผ่านศูนย์กลางของลวด ความเร็วของขดลวด เป็นต้น

ฟังก์ชั่นและข้อดี

1: ปรับปรุงประสิทธิภาพการผลิต

2: ตรวจสอบคุณภาพการม้วน

3: ปรับให้เข้ากับเสาอากาศประเภทต่างๆ

ฟิลด์แอปพลิเคชัน

ส่วนใหญ่จะใช้ในอุตสาหกรรมการผลิตชิ้นส่วนยานยนต์โดยเฉพาะผู้ผลิตเสาอากาศรถยนต์ ในกระบวนการผลิต ไม่ว่าจะเป็นเสาอากาศในตัวหรือเสาอากาศภายนอก ตราบใดที่เกี่ยวข้องกับการม้วนขดลวด เครื่องม้วนเสาอากาศรถยนต์ก็เป็นสิ่งจำเป็นเพื่อให้มั่นใจในเสถียรภาพและความน่าเชื่อถือของการรับและส่งสัญญาณเสาอากาศ

คำถามที่พบบ่อย

ถาม: ระยะเวลาในการจัดส่งของผลิตภัณฑ์คือเท่าไร?

ตอบ: เวลาจัดส่งอุปกรณ์มาตรฐานคือ 15 วัน การปรับแต่งอุปกรณ์ที่ไม่ได้มาตรฐานคือ 30 วัน

ถาม: แรงดันไฟฟ้าของอุปกรณ์คือเท่าไร?

ตอบ: อุปกรณ์ของเราได้รับการติดตั้งตามมาตรฐาน AC220V และ 380V และยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า

ถาม: อุปกรณ์สามารถพันสายไฟได้มีเส้นผ่านศูนย์กลางเท่าใด

ตอบ: ขึ้นอยู่กับผลิตภัณฑ์ของคุณ กรุณาทิ้งข้อมูลการติดต่อของคุณไว้ แล้วเราจะจัดเตรียมฝ่ายบริการลูกค้าเพื่อติดต่อคุณ

ถาม: ฉันควรใส่ใจอะไรบ้างเมื่อสตาร์ทเครื่องคดเคี้ยว

ตอบ: ก่อนสตาร์ทเครื่อง ให้ตรวจสอบว่าสายไฟของอุปกรณ์เชื่อมต่ออย่างถูกต้องหรือไม่ และส่วนประกอบทั้งหมดอยู่ในตำแหน่งปกติหรือไม่ ตรวจสอบให้แน่ใจว่าไม่มีเศษซากในพื้นที่ทำงานเพื่อหลีกเลี่ยงผลกระทบต่อการทำงานของอุปกรณ์หรือก่อให้เกิดอันตรายด้านความปลอดภัย
